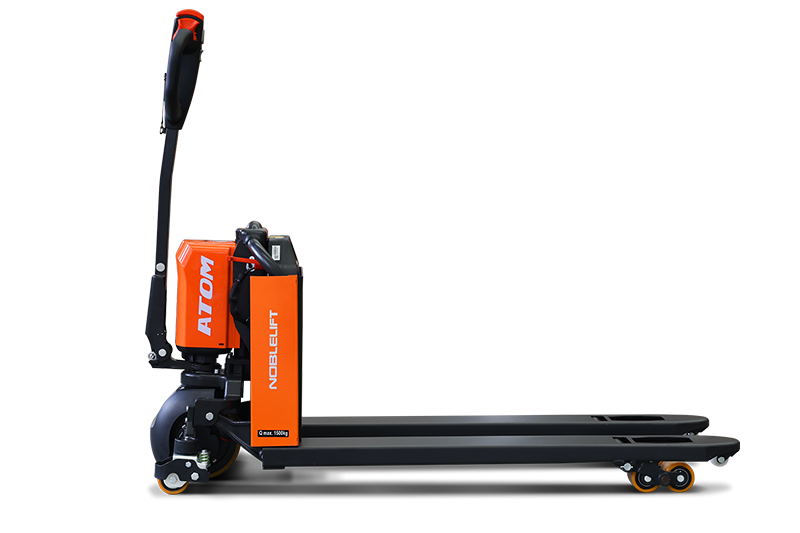

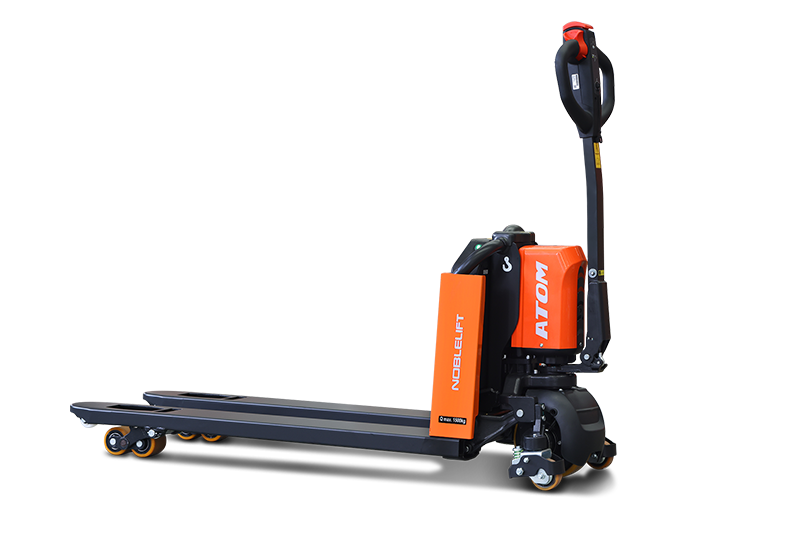

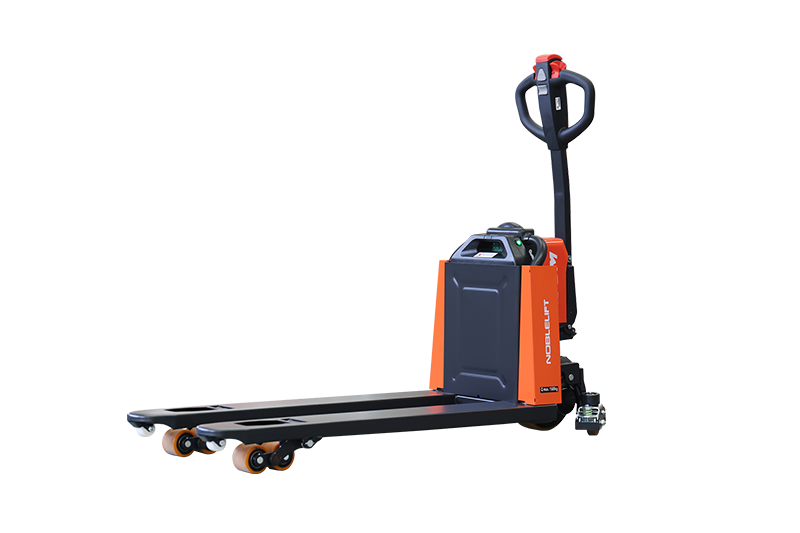

诺力新款锂电搬运车- -ATOM“诺力凌动”,以轻巧之势,展现凌动性能。为商超、车间内部物流等场合提供物料搬运的理想解决方案。
诺力凌动紧凑小巧,标配高端电动产品具有的功能:龟速开关、直立行走、电量显示、故障代码、一键起升下降。
工业车辆参数表(VDI2198) |
特性 | 1.2 | 型号 |
| PTE15Q-A | PTE20Q-A |
1.3 | 动力 |
| 电动 |
1.4 | 操作类型 |
| 步行式 |
1.5 | 额定载荷能力 | Q (t) | 1.5 | 2.0 |
1.6 | 载荷中心距 | c (mm) | 600 |
1.8 | 前悬距 | x (mm) | 947 |
1.9 | 轴距 | y (mm) | 1189 |
重量 | 2.1 | 自重 | kg | 115 | 120 | 147 | 151 |
2.2 | 满载时桥负荷,驱动侧/承重侧 | kg | 483 /1132 | 486 / 1134 | 621/1526 | 624/1527 |
2.3 | 空载时桥负荷,驱动侧/承重侧 | kg | 93 / 22 | 96 / 24 | 109/38 | 112/39 |
轮子、底盘 | 3.1 | 轮子 |
| 聚氨酯轮(PU) |
3.2 | 轮子尺寸,驱动侧 | Æ x w (mm) | Æ 220×70 |
3.3 | 轮子尺寸,承重侧 | Æ x w (mm) | Æ 80×70(Æ 80×93) |
3.4 | 稳定轮(尺寸) | Æ x w (mm) | -/Æ 80×30 |
3.5 | 轮子数量(x=驱动轮) 驱动侧/承重侧 |
| 1x/ 2(1x/ 4) 或 1x +2/ 2(1x +2/ 4) |
3.6 | 轮距, 驱动侧 | b10 (mm) | -/430 |
3.7 | 轮距, 承重侧 | b11 (mm) | 380 | 525 | 380 | 525 |
基本尺寸 | 4.4 | 提升高度 | h3 (mm) | 115 |
4.9 | 作业时手柄高度,*小/*大 | h14 (mm) | 745 / 1160 |
4.15 | 货叉降低时高度 | h13 (mm) | 80 |
4.19 | 总体长度 | l1 (mm) | 1543 |
4.20 | 车体长度 | l2 (mm) | 393 |
4.21 | 总体宽度 | b1 (mm) | 540 | 685 | 540 | 685 |
4.22 | 货叉尺寸 | s/e/l (mm) | 50 / 160 / 1150 |
4.25 | 货叉外宽 | b5 (mm) | 540 | 685 | 540 | 685 |
4.32 | *小离地间隙 | m2 (mm) | 30 |
4.34 | 通道宽度800x1200沿货叉放置(200安全距离) | Ast (mm) | 2013 |
4.35 | 转弯半径 | Wa (mm) | 1340 |
性能 | 5.1 | 行驶速度 满载/空载 | km/h | 4.3/4.9 | 4.9/4.9 |
5.2 | 提升速度 满载/空载 | m/s | 0.015/0.022 | 0.016/0.019 |
5.3 | 下降速度 满载/空载 | m/s | 0.05 / 0.026 | 0.052/0.023 |
5.8 | *大爬坡能力 满载/空载 | % | 6 / 16 | 7/16 |
5.10 | 行车制动 |
| 电磁制动 |
电机 | 6.1 | 驱动电机功率 S2 60min | kW | 0.75 | 1.0 |
6.2 | 提升电机功率 S3 10% | kW | 0.50 | 0.8 |
6.3 | 蓄电池 根据 DIN 43531/ 35/ 36 A, B, C标准 |
| No |
6.4 | 蓄电池电压,额定容量 K5 | V / Ah | 24 / 20(24 /30;24 / 50) | 48/20 |
6.5 | 蓄电池重量(+/-5%) | kg | 6.5 | 9.0 |
6.6 | 根据VDI循环的能耗 | kWh/h | 0.25 | 0.17 |
其它 | 8.1 | 驱动控制方式 |
| 直流速度控制 | 直流速度控制 |
8.4 | 驾驶员耳边噪声水平,根据EN12053标准 | dB(A) | <70 | <70 |
|
|
|
|
|
|
|
|
|
|
|
